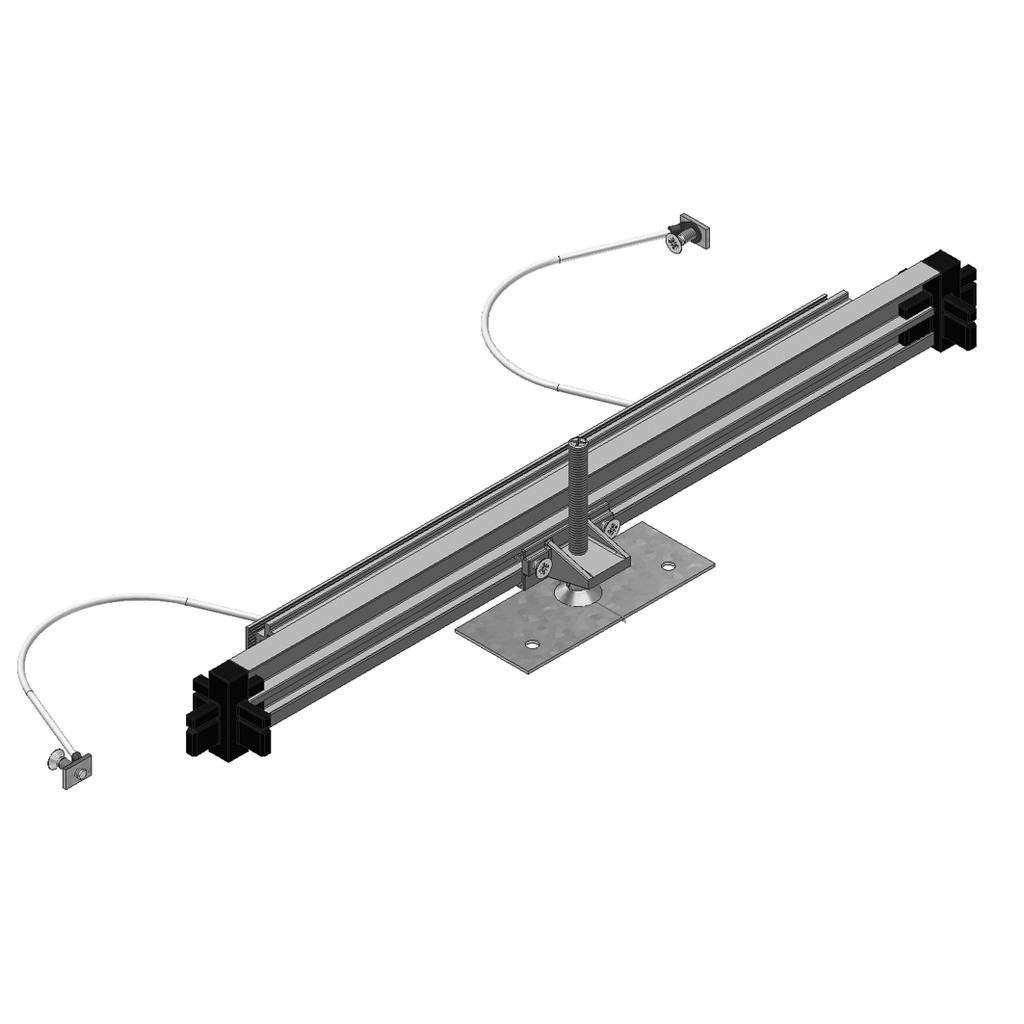

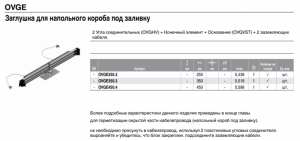

Конечный элемент для напольного короба под заливку бетоном, ширина - 250 мм, пластик (поливинилхлорид) - OVGE250.3 Vergokan

OVGE250.3
Техническая информация

2 Угла соединительных (OVGHV) + Конечный элемент + Основание (OVGVST) + 2 заземляющих кабеля.

Ширина: 250 мм

Вес: 0,438 кг

Ед.изм: шт.

В комплект поставки каждого конечного элемента для напольного короба под заливку входят следующие изделия:

  • 2 Угла соединительных (OVGHV)
  • 1 Конечный элемент
  • 1 Основание (OVGVST)
  • 2 заземляющих кабеля
Преимущества и применения
Преимущества
Применение

Для герметизации окрытой части кабелепровода (напольный короб под заливку). Их необходимо просунуть в кабелепровод, используя 2 пластиковых угловых соединителя. выровняйте и убедитесь, что блок закреплен. подсоедините заземляющие кабели.

Монтаж

  1. Разместите 2 соединительных угла OVGHV (a) на концах профиля, который поставляется в комплекте с конечным элементом.
  2. Прикрепите заземляющие перемычки (b), поставляемые в комплекте, одним концом в паз с внутренней стороны профиля (c).
  3. Зафиксируйте опорную пластину OVGVST (d) посередине профиля концевого элемента.
  4. Вставьте концевой элемент в канал OVG, который Вы хотите закрыть.
  5. Укоротите боковую стенку OVGZ (e) до нужного размера и установите ее под заглушку так, как это делается по всей длине канала.
  6. Прикрепите заземляющие перемычки другим концом к алюминиевому профилю той секции, которую Вы хотите закрыть.
