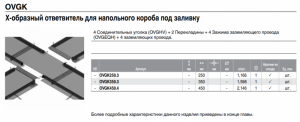

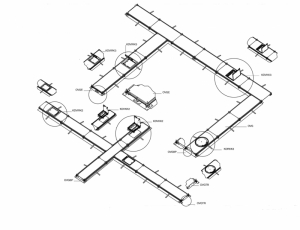

Крестообразный ответвитель для напольного короба под заливку бетоном, ширина - 250 мм, пластик (поливинилхлорид) - OVGK250.3 Vergokan

OVGK250.3

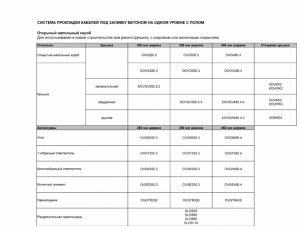

Техническая информация

4 Соединительных уголка (OVGHV) + 2 Перекладины + 4 Зажима заземляющего провода (OVGEQH) + 4 заземляющих провода.

Ширина: 250 мм

Вес: 1,166 кг

Ед.изм: шт.

В комплект поставки каждого крестообразного ответвителя для напольного короба под заливку входят следующие изделия:

  • 4 Соединительных уголка (OVGHV)
  • 2 Перекладины
  • 4 Зажима заземляющего провода (OVGEQH)
  • 4 Заземляющих провода

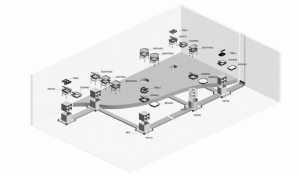

Преимущества и применения
Преимущества
Применение

Монтаж

Пожалуйста, следуйте указанному принципу монтажа для обеих сторон OVG.

  1. Укоротите алюминиевый профиль (a) и боковую стенку (b) на длину, указанную в таблице. Удалите секцию из ковровой кромки на длину 24 мм короче, чем удаленную из профиля и стенки, таким образом, чтобы концы кромки выступали с обеих сторон алюминиевого профиля на 12 мм.
  2. Установите обе заземляющие перемычки под угловой зажим (e), а также 2 пластиковых соединительных угла (d) в алюминиевые профили секции, от которой производится ответвление. Закрепите в этом положении заземляющие перемычки (e), используя болты M5 (f), поставляемые в комплекте.
  3. Установите поперечную секцию (h) для опор под крышкой секции, от которой производится ответвление. Чтобы зафиксировать поперечную секцию на нужном уровне, необходимо разместить болты M6 (в комплекте) в центральных отверстиях с обеих сторон поперечной секции. Прикрепите крышку к поперечной секции, воспользовавшись центральным отверстием.
  4. Вставьте ответвляемую секцию (i) в пластиковые соединительные углы, установленные на секции, от которой производится ответвление. Зафиксируйте заземляющий кабель (k).
  5. Следуйте шагам 1-4 для монтажа OVG если вам надо сделать ответвление кабельной трассы.
  6. Выровняйте конструкцию.
  7. Загерметизируйте все отверстия (j), например, клейкой лентой.
